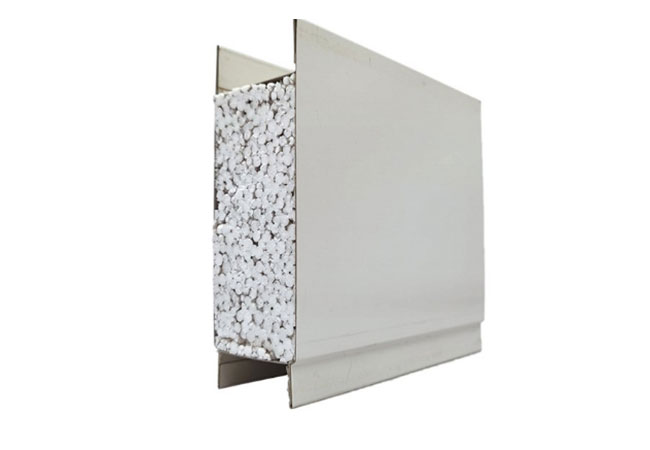

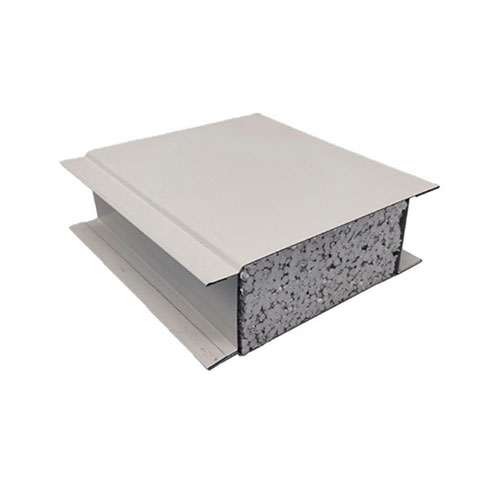

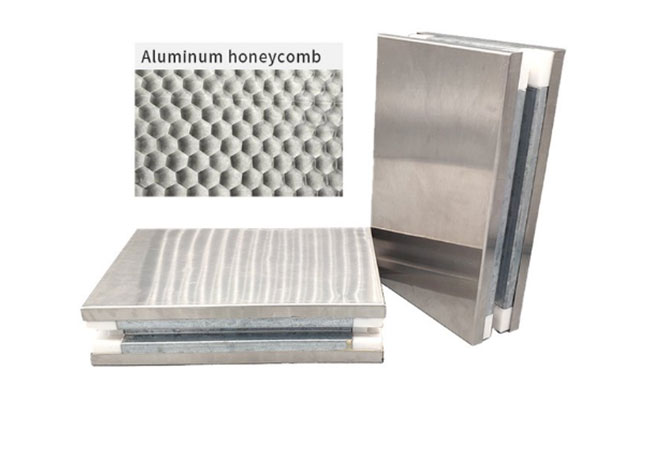

Panel Pembahagian Aseptik

Sebagai pengeluar bahan binaan, Jason Building Materials menawarkan panel partition aseptik yang direka untuk mengelakkan pencemaran silang. Panel ini mempunyai ketebalan seragam, struktur yang teguh dan kalis air, permukaan yang mudah dibersihkan yang mengekalkan kemandulan jangka panjang; selain itu, mereka mempunyai reka bentuk yang ringan yang membolehkan pemasangan yang mudah, pembongkaran dan konfigurasi semula yang fleksibel.

Apakah Panel Pemisahan Aseptik

Panel partition aseptik ialah panel penulenan dengan pengezonan bersih sebagai fokus reka bentuk teras, menangani peredaran udara zon merentas dan isu penyebaran pencemaran. Perbezaan utama daripada panel partition biasa terletak pada struktur pengedap bertingkat empat tepi, membentuk penghalang pengedap berganda antara setiap panel yang dipasang.

Selain itu, pengedap khas dikonfigurasikan pada sambungan antara panel partition dan siling serta lantai, memastikan kedap udara untuk setiap ruang bebas dan menghalang aliran silang udara antara kawasan yang mempunyai tahap kebersihan yang berbeza.

Perkara Utama Reka Bentuk Pembahagian Pengezonan Aseptik

Tiga nod utama untuk difokuskan dalam reka bentuk partition dengan panel partition aseptik:

Pengezonan Kecerunan Tekanan Udara— Perbezaan tekanan positif daripada5 – 15Pahendaklah dikekalkan antara kawasan yang berbeza tahap kebersihan. Kedap udara keseluruhan panel partition secara langsung mempengaruhi kestabilan perbezaan tekanan.

Pengasingan Pemindahan Bahan— Bilik penampan atau tingkap laluan disyorkan untuk laluan bahan bengkel. Bukaan dalam panel sekatan hendaklah dimeterai untuk mengelakkan pertukaran aliran udara zon silang.

Kawalan Akses Kakitangan— Pancuran mandian udara atau bilik persalinan dipasang di antara zon yang berbeza. Panel sekatan di sekeliling bukaan pintu memerlukan tetulang, dengan bingkai pintu logam dipasang untuk meningkatkan kekuatan struktur.

Adalah disyorkan untuk melukis gambar rajah organisasi aliran udara semasa fasa reka bentuk pengezonan, menjelaskan arah perbezaan tekanan dan keperluan kadar perubahan udara untuk setiap kawasan, kemudian teruskan dengan susun atur dan pemilihan panel partition. Pasukan Jiesen boleh menyediakan sokongan reka bentuk lukisan terperinci.

Spesifikasi Teknikal Perkara Utama

Ketebalan Panel:50mm (standard) / 75mm / 100mm

Ketumpatan Bahan Teras:Bulu batu ≥ 120kg/m³ / PU kira-kira 40 – 45kg/m³

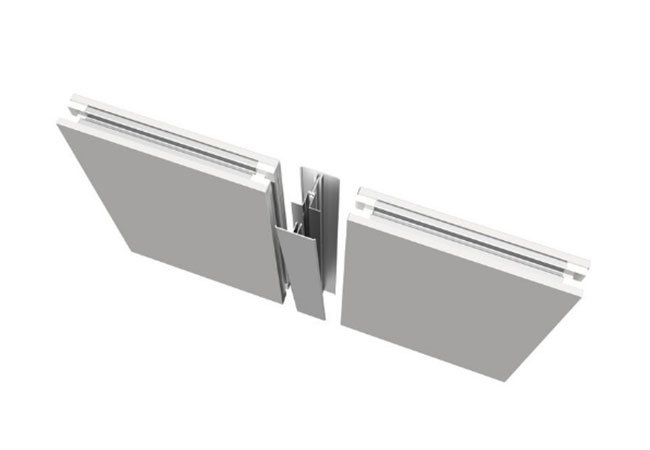

Kaedah pengedap:Tongue-and-groove + jalur pengedap EPDM / lunas aloi aluminium + pengedap berongga

Ujian kedap udara:Kadar kebocoran udara ≤2%perbezaan tekanan di bawah 50Pa

Prestasi Penebat Bunyi:RW ≥ 30dB (PU tebal 50mm) / RW ≥ 35dB (bulu batu tebal 75mm)

Rintangan Kesan:Beg pasir 10kg jatuh dari ketinggian 1m, tiada kerosakan menembusi pada panel

Industri Aplikasi & Senario

Bengkel Pengisian Perusahaan Farmaseutikal— Pengasingan fizikal antara pelbagai jenis ubat untuk mengelakkan pencemaran silang

Bengkel Pengeluaran Bahan Tambahan Makanan— Pengasingan antara kawasan pengeluaran berasid dan beralkali

Bengkel Pengisian Beg PE— Pengasingan bersih antara kawasan pengisian dan kawasan penyimpanan bahan pembungkusan luar

Bengkel Pengemulsi Kosmetik— Kawalan pengezonan antara kawasan tangki pengemulsi dan kawasan rehat

Makmal Pengujian Pihak Ketiga— Pembahagian keras antara bilik mikrobiologi dan bilik fizikal & kimia

Perbandingan dengan Pembahagian Kaca

Sekatan kaca menawarkan penghantaran cahaya yang baik tetapi tidak dapat mencapai pengedap yang lengkap (sealant diperlukan pada celah antara kaca dan lunas, dengan risiko jangka panjang sealant penuaan dan longgar). Ia juga lebih berat (kira-kira kaca terbaja 10mm25kg/m²).

Walaupun panel sekatan aseptik adalah legap, tingkap cerapan boleh dipasang dengan munasabah pada dinding (tingkap cerapan kaca tertutup dua lapisan, saiz300mm × 400mm, dengan ketebalan yang sama seperti dinding), memenuhi keperluan visual sambil mengekalkan integriti pengedap.

Kos panel partition adalah lebih kurang40% – 50%sekatan kaca, dengan penebat haba dan prestasi penebat bunyi yang lebih baik daripada kaca.

Arahan Penyesuaian

Panel partition boleh disesuaikan mengikut parameter berikut:

Pembukaan Panel— Simpan kedudukan untuk tingkap cerapan, tingkap laluan, bukaan pengudaraan, pra-potong di kilang, dipasang terus di tapak.

Panel Berbentuk Khas— Untuk sudut bukan sudut kanan atau bengkel poligon, sediakan lukisan CAD, pengeluaran tersuai mengikut sudut sebenar.

Panel Pelapisan Lajur— Untuk membungkus tiang kilang struktur keluli, pengeluaran tersuai berbentuk U atau L, pembentukan kilang sekali mengurangkan penyambungan di tapak.

Kes Permohonan

Bengkel penyediaan pepejal di perusahaan farmaseutikal di Wilayah Jiangsu memerlukan pengasingan fizikal yang lengkap antara dua barisan pengeluaran bersebelahan — Barisan Pengeluaran A yang mengeluarkan ubat cephalosporin dan Barisan Pengeluaran B yang menghasilkan persediaan oral biasa.

Tiada aliran silang udara atau pencemaran silang kakitangan dibenarkan di antara kedua-dua kawasan.Panel sekatan aseptik bulu batu setebal 75mmtelah dipilih, dengan sekatan memanjang dari siling ke papak lantai struktur tanpa jurang. Semua bukaan paip melalui dinding telah dimeterai.

Keputusan ujian perbezaan tekanan selepas siap:12Paperbezaan tekanan positif dikekalkan antara zon bersebelahan, tanpa resapan zarah merentasi zon dikesan.

Rujukan Konfigurasi Pembahagian Tahap Pengezonan yang berbeza

Soalan Lazim

S1: Apakah perbezaan antara panel partition aseptik dan panel partition biasa?

A1: Perbezaan utama terletak pada struktur pengedap bertingkat empat tepi, membentuk penghalang pengedap berganda antara setiap panel yang dipasang. Panel sekatan biasa biasanya menggunakan sambungan pusingan ringkas tanpa rawatan pengedap, yang tidak dapat memastikan kedap udara antara zon kebersihan yang berbeza.

S2: Bagaimana untuk memastikan kestabilan perbezaan tekanan antara zon kebersihan yang berbeza?

A2: Selain menggunakan panel partition bertutup, kestabilan perbezaan tekanan memerlukan pengedap keseluruhan ruang — termasuk siling, lantai, bukaan paip dan celah pintu. Adalah disyorkan untuk menjalankan ujian kedap udara yang komprehensif selepas pemasangan untuk mengesahkan prestasi pengedap sistem.
